aktif bitsaund dengung& suara cacat

"jumpa lagi kawan,oke pada kesempatan kali ini,dapat garapan aktif speaker merek bitsaund.dengan kerusakan L dengung R suara cacat/istilah jawane krekek-krekek."

1. berdasarkan pengalaman dalam servis.. PA,dengung bisa di pastikan TR final otput koslet!!oke,sedikit tip tuk rekan-rekan posisi PA dengung jangan di hidupkan terlalu lama bisa menambah fatal kerusakan PA tersebut. dengung di speaker akibat TR final PA koslet mengalirkan arus DC ke speaker,yang dapat berimbas pada putusnya coil speaker/spul terbakar.sebagai pengganti beban speaker biasanya aku kasih multi tester pada skala 50ac.

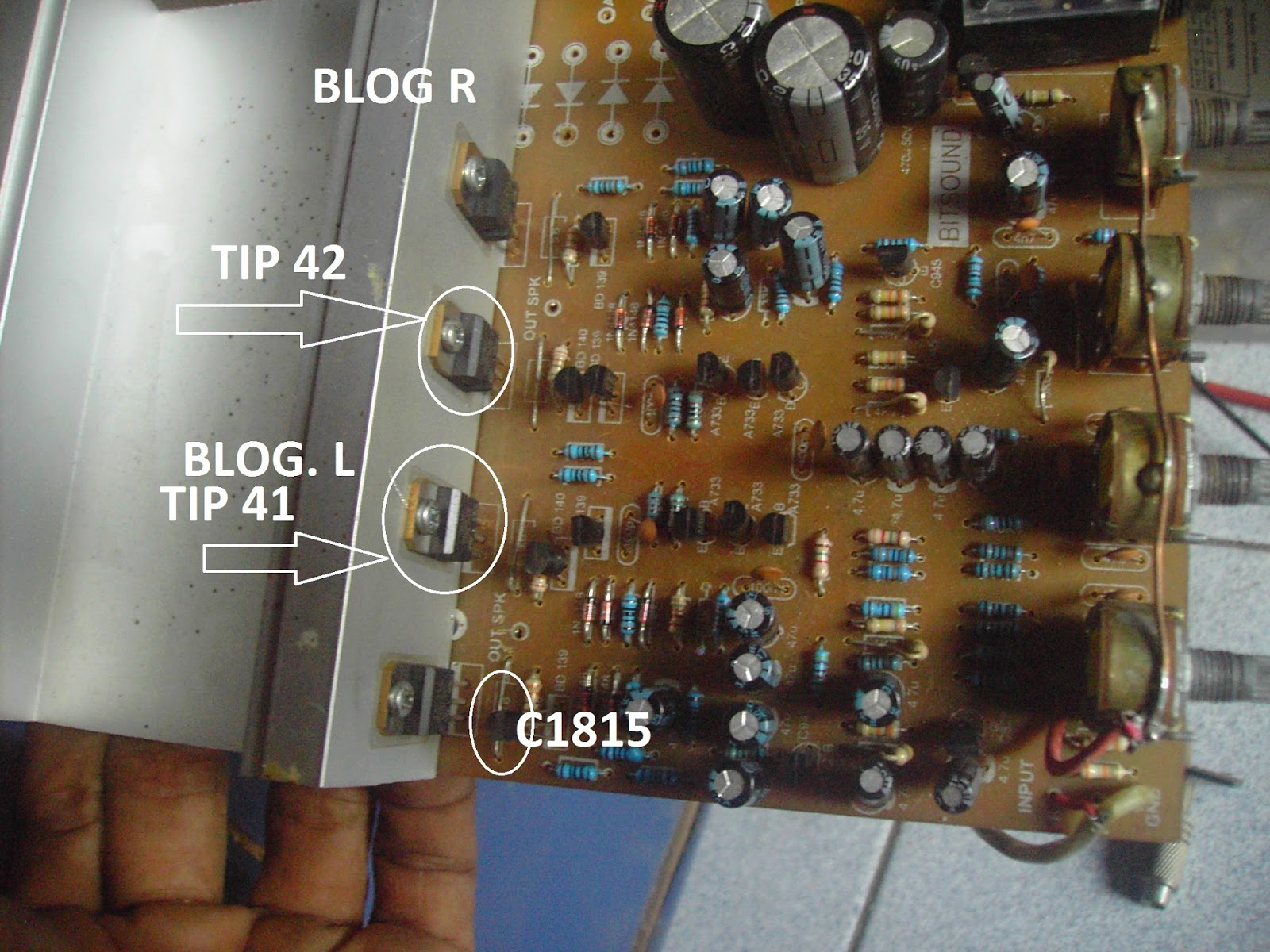

2.  lanjut kembali ke pengukuran pada sircuit L yang dengung.dari hasil pengukuran mendapati tr tip 41 sudah korslet di sertai dengan rusaknya c1815 pada driver power.lanjut pencarian kerusakan di sircuit L sudah tidak menemukan park yang rusak lagi.terus ku ganti park yang rusak tadi.
3.  tipe PA yang menggunakan tip41/tip42/sejenisnya yang jadi satu sama pendingin alumunium biasanya di kasih isolator .tuk pemasangan setelah isolator terpasang baiknya cek dulu dengan multi tester.jangan sampai badi colektor dari tip 41/42 nempel ke bodi alumunium..akibatnya bisa di pastikan!!heheheheheh.
4. teliti sebelum pemasangan lebih baik dari pada kita kehilangan park pengganti.kalo pake multi ternyata hubung ke bodi bisa di atur dengan menggeser isolator cari sampai colektor tidak hubung pada bodi.kalo di rasa sudah aman..tinggal kencangkan baut,.kalo pemasangan mur baut kurang kencang mengakibatkan pembuangan panas dari TR driver output tidak sempurna..yang berimbas pada masa usia park tersebut...
5. lanjut kita coba blog L yang bermasalah tadi.tuk otput saya kasih multi posisi ac 50 volt..kuhidupkan ampli dan ku sentuh input PA menunjukan kisaran 20volt.tuk keluaran otput tergantung dari besaran voltase yang di pake,..dalam hal ini speaker aktif menggunakan 18v ct 18v.
6. 1 langkah sudah teratasi lanjut ke blog R..dengan kendala suara cacat/nglerek istilah jawa nya,..hehehehhe lanjut,,suara nglerek bisanya dari tr final output mati satu,bisa juga dari putusnya R kapur 5W sejenis OCL 150/140/400 watt. pengukuran pada blog R hanya mendapati tip42 rusak.ini penampakan park yang rusak.

sekarang tinggal mencoba blog R masih sama memakai multi tester skala 50ac,steker ku tancapkan.ku sentuh input dengan ibu jari menunjukkan 18v.lo ko beda sama blog L...jangan kwatir itu normal kok,..klo PA sterio ya kaya itu antara out L dengan R selisih dikit.skarang tinggal pasang speaker,..amati perubahan panas dari tr final,..kalo terlalu panas bisa di karenakan spul speaker nempel/gesekan  pada lubang mahnit.yang di tandai jika kita sentuh kanus/membran speaker kita tekan ke bawah terdengar suara kresek...alhamdulilah dalam hal ini speaker masih baik kondisinya.pengujian dengan menyambungkan ke hp selama 15 pegang heatsink anget-anget wae... tinggal pasang baut potensio dan pasang tutup bok belakang.selesai dah.kini speaker aktif bitsound sudah bisa buat nyanyi lagi...

NB:ini dari pengalaman servis pribadi bukan dari hasil copas..semoga berguna.mohon maaf  apabila dalam penulisan rada semrawut...heheheheheh..jumpa lagi di post berikutnya salam....

TV LG 21SB6RD standbay tombol panel tidak berfungsi

aslm,.hai sobat,.jumpa lagi..oke deh langsung ke tkp,...masuk ke meja kerja kali ini tv LG 21'' dengan seri 21SB6RD dengan keluhan yang punya tv hanya let nyala merah,..alias standbay di sertai tombol panel tidak berfungsi.

1.  langsung saja pembongkaran q lakukan..ini penampakan daleman LG ini..banyak debunya,.

• pengukuran ku lakukan pada blog regulator.pada blog reg ku temukan banyak solderan yang sudah retak,trus pada kaki mikom juga banyak solderan yang retak juga..hemmmm mungkin ini hanya resolder ulang saja,...dalam gumananku..langsung ku solder ulang area yang terlihat retak/ngepong solderanya,setelah di rasa sudah tidak ada solderan yang retak lagi,q coba hidup kan ,....apa yang terjadi,..??penampakanya masih sama seperti semula,..lepas lagi steker pengukuran berlanjut,masih di blog reg,.pengukuran kapasitor pada blog reg tidak menemukan kapasitor yang bermasalah,..lanjut lagi pengukuran menggunakan tegangan..coba cek vcc 9volt tuk suply mikom baru menemukan kejanggalan..tuk suply vcc 9volt untuk mikom ini menggunakan ici KIA78R09.ici ini mempunyai 4kaki.no1 V in,no2 Vot,no3 grnd,no4 Vdis/control proteksi...pengukuran pada pin1 terukur 10volt,...pada pin 2 menunjukan 0Volt,..hemmmmm.,,,mulai ada titik terang ni,..lanjut lagi pengukuran kali ini q coba lepas beban pada kaki pin no2/v ot  kali aja penyebab hilangnya 9volt output dari ici mikom yang bermasalah. yang harusnya pada posisi normal kisaran pada 8/9 volt.dari hasil pengukuran masih juga 0volt.ternyata KIA78R09 mati/ koit icinya,.hehehehehe ini penampakan 78R09. pada pcb bord tertulis ic804



• seperti biasa ku hidupkan tv.1jam lebih masih aman/tidak ada lagi gejala kerusakan lain,...tinggal tutup boxnya saja,..alhamdulilah kasus LG stanbay dengan tombol panel tidak berfungsi sudah terselesaikan.
•  NB:ini hasil pengalaman pribadi bukan dari copas...bila bermanfaat silahkan copy pasta dengan mengikutkan link sumber...ini dulu di tunggu post selanjutnya,..tetap semangat,.......

polytron MX 1583 regulator short

aslm,..jumpa lagi sobat.pada kesempatan kali ini q postingkan tv polytron mx1583 yang datang ke meja kerja.polytron kali ini datang dengan keluhan yang punya tv, dihidupkan mcb listrik langsung turun.

•   langsung pengukuran bag regulator dengan multi tester &benar juga pada posisi x10 terukur 0ohm..emmm tah kenapa ya belakangan ini pasien yang masuk rata-rata datang hampir sama keluhanya yaitu tv setiap tombol power di tekan mcb listrik langsung down,...emm mkin karena cuaca kali,gumanku dalam hati.oke deh pengukuran pun berlanjut cek VDC300V terukur short antara -sama+.
•  shortnya kapasitor bisa terjadi bisa terjadi dari rusaknya dioda ac/bisa juga dari fet nya.dalam hal ini kerusakan dari fet yang rusak sehingga terukur 0 ohm. polytron ini menggunakan fet regulator dengan seri 7N65.
•

• karena penasaran dengan fet ini langsung ku copot dari jalur pcb cos pada pengukuran pada fet terpasang terukur short..pengukuran fet 7N65 pada skala X10 menunjukkan fet kondisi masih baik,..hem,..berarti bukan dari fet7N65.lanjut lagi perburuan pada bag reg,...kedapatan DZ pada papan pcb D521 terukur short,terus T603 dengan seri C1815 kondisi short,...oya D521 mmenggunakan zener 13,8volt/1watt.di rasa sudah tidak ada yang short pada reg lalu ku ganti part yang rusak.untuk D521 zener13,8 ku ganti dengan zener 12volt/1watt.ini penampakan park dan letak pada pcb.

• sekarang tinggal pasang dengan menggunakan pengukuran tegangan...untuk fet 7N65 jangan di pasang dulu.kita ukur dulu kaki gate di pin fet no1.posisi multi tester pada 10dc.sekarang tinggal tancapkan steker listrik..pada kaki gate terukur 5vdc, normal ga da troble.steker listrik ku lepas lalu kupasang fet 7N65.oya sebelum mencoba.sebaiknya Ryang menuju B+flebek kita cat.tuk menghindari over voltage dari reg.
• .oke lanjut lagi setelah fet terpasang pengukuran pun berlanjut.skala meter pada posisi 250VDC.kabel hitam ke ground kabel merah ke B+ lalu ku tancapkan steker.pengukuran menunjukkan 110volt,..hemm normal regulatornya,..lepas lagi steker pasang lagi R yang ku lepas tadi pasang lagi steker.alhamdulilah tv hidup normal,...

• alhamdulilah polytron mx1583 dengan kerusakan regulator short sudah terselesekan,..
• NB;ini pengalaman kerja pribadi bukan hasil dari copy pasta.jika berguna untuk rekan-rekan silahkan copy pasta sepuasnya asal ikutkan link sumber ,...tuk rekan-rekan yang punya pengalaman soal servis tv bisa sharing di sini

TV AKARI 21F50C mati total

jumpa lagi sobat,..kali ini posting TV AKARI 21F50C datang dengan kerusakan mati total.

berbekal gejala keluhan kerusakan tv pembongkaran pun segera ku lakukan,..sebagai patokan mati total bisa dipastikan dari regulator yang bermasalah..

lanjut pengukuran pada bagian regulator kedapatan fuse putus,.dalam hati,yang menyebabkan fuse putus biasanya fet kondisi short..

akari ini menggunakan tipe fetP8NK80ZFP&untuk ici osilator menggunakan tipe L6565.dari pengukuran fet kedapatan fet sudah dalam kondisi short...atraktor ku pun beraksi segera ku lepas fet yang sudah terukur short,..

setelah lepas pengukuran lanjut lagi.dan terlihat regulator, sudah tidak ada yang short kini tinggal pengukuran menggunakan tegangan.

saya kasih tip untuk pemula dalam bidang servis tv. untuk kerusakan bag reg power suply sediakan bolam lampu pijar 100W.yang berguna untuk menghilangkan isi muatan dari capasitor reg 300V.

jangan di hubung singkat kan ya kapasitornya,...he,he,,,,

pemasanganya tinggal pasang pada kedua kaki capasitor,.dalam hal ini kebolak-balik pemasangan lampu pada kapasitor tidak masalah,...gunanya bolam lampu tadi biar pengukuran bisa berlanjut setelah steker listrik kita lepas.tidak harus menunggu isi dari capasitor habis.....

lanjut ke pengukuran selanjutnya posisi multi meter skala 50VDC untuk mengukur VCC ici L6565. dalam pengukuran menunjukkan 0vcc..oalah......oya untuk VCC ici ini di suply dari +300VDC,dengan penurun tegangan ke ici menggunakan R 27M dan di pararel ke ground menggunakan R 1K8

lanjut ke tahap selanjutnya q lepas R27M tadi dan q ukur menggunakan tegangan ternyata R27M masih baik kondisinya q pasang lagi hasil pengukuran menunjukkan 0V lagi,...haduh,..ici L6565 ternyata mati juga.

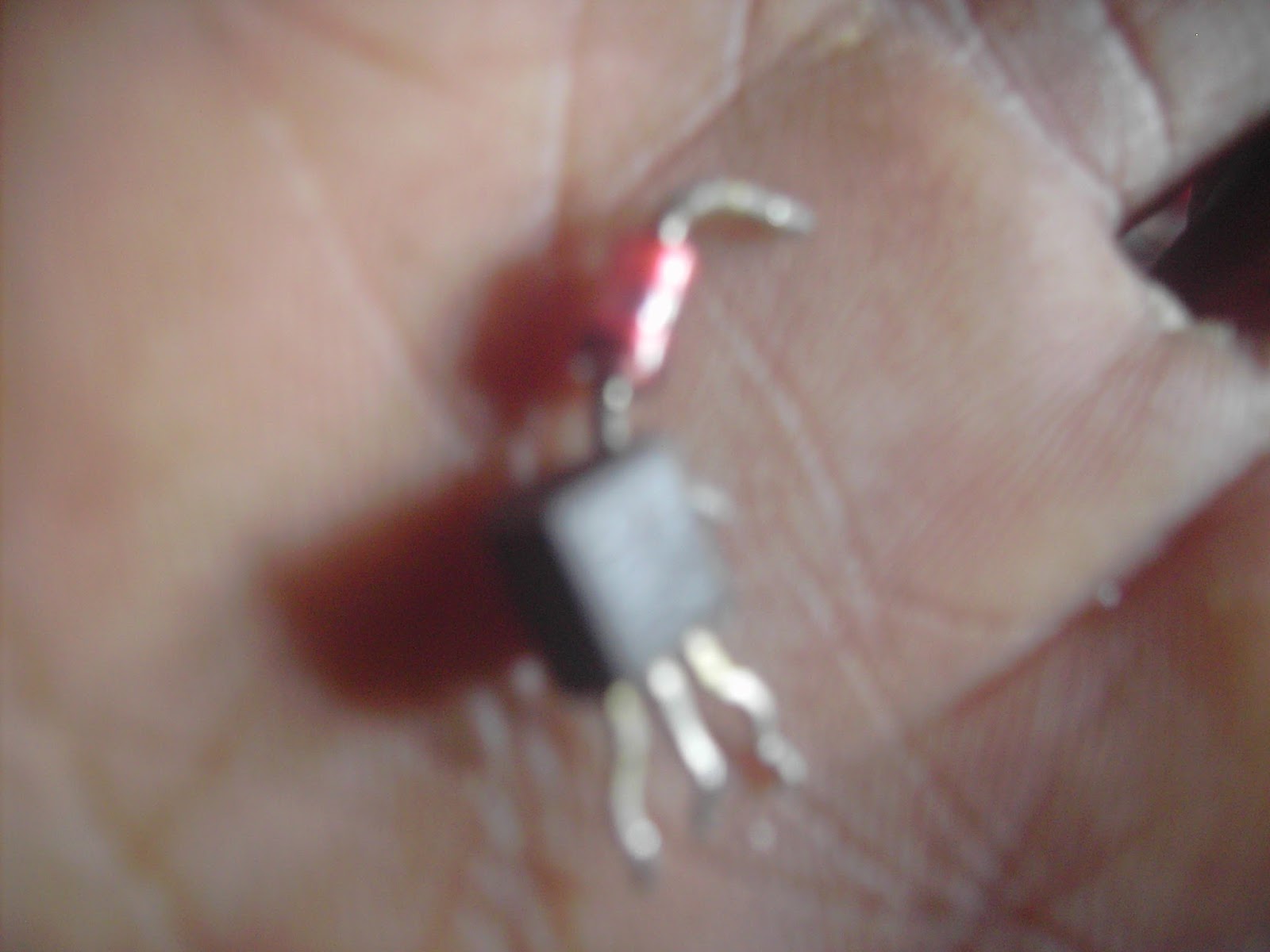

yah,di tempatku ic L6565 toko electronic,ga ada park.terpaksa pilihan jatuh pada gacun saja,lebih murah,si..he,.he,.ini penampakan ici L6565 beserta fet P8NK

si gacun mungil udah di tangan ..tinggal pasang saja,...ini pemasanganya seperti dalam gambar yang saya lingkari

setelah pemasangan gacun tinggal cek adjus vccB+kasih kisaran 105v-110vdc alhasil penampakanya

alhamdulilah berobatnya si akari selesai,..heheheheh............

NB.ini pengalaman pribadi,..bukan hasil copy pasta.bila bermanfaat silahkan copy pasta sertakan sumber link terima kasih,..jumpa lagi di post berikutnya

speker aktif suara cacat

jumpa lagi kawan, posting kali ini speker aktif dengan gejala suara serak&pincang sebelah.
                                                                                                                                                      pembongkaran pun ku lakukan.ini penampakan daleman speker aktif tsb.

alkisah perangpun segera di mulai.pengukuran seputaran pa menunjukan tidak ada kejanggalan,dari input power dengan menyentuhkan ibu jari terdengar keras di speaker..

pengukuran pun beralih ke blog tune control.

ukur punya ukur alhasil menemukan 1resistor  bernilai 330k sudah putus karena korusi...

trus berlanjut pengukuran TR/kapasitor menemukan 1tr 828 juga dalam kondisi korusi.

sepintas memang tidak terlihat.baru setelah pengukuran multi posisi x10 antara B.C.E tidak menunjukan nilai dari trnsistor 828 lanjut pengukuran capasitor kedapatan c dengan nilai 47/25v&4,7/25v ersnya sudah turun jauh,...hemmm...ini penampakanya ini lokasi komponen yang bermasalah saya kasih tanda lingkaran merah

setelah penggantian park speaker aktif pun sudah sembuh penyakitnya,....he,he,he alhamdulilah.
silahkan berbagi pengalaman anda dalam servis electro disini untuk saling berbagi dengan teman-teman..
oke deh cukup ini dulu ditunggu posting berikutnya salam sukses selalu amin,...........

monitor lcd forsa 15'' hidup sebentar lalu stanbay protek

aslm jumpa lagi kawan,post kali ini tentang kerusakan monitor lcd forsa 15"yang datang berobat.dengan keluhan pemilik hidup sebentar lalu protek stanbay..berbekal keluhan pemilik tadi segera ku buka casing belakang si forsa ini..terlihat penampakanya pada gambar di bawah ini.

setelah dilakukan cek vcc terlihat normal,perburuan pun berlanjut.?coba lepas soket yang menuju usb,..masih sama penampakanya.

tak terasa sudah hampir 1 jm belum juga mendapatkan titik terang dari kerusakan si forsa ini..masih tetep stanbay protek,sabar-sabar dalam hati ku berkata.memang tuk urusan solder menyolder nomer satu di perlukan kesabaran dan ketekunan.

dalam hati mungkinkah ici eprom bermasalah,tp kalo di lihat dari penampakan fisik gejala pertama hidup normal.mengurungkan tuk obok-obok ici eprom.lanjut perburuan lagi.kali ini perburuan saya fokuskan ke area seputaran cristal.

dari sinilah terukur kejanggalan??kristal dengan nilai 14.318 kalo di ukur dengan multitester 10vdc kadang bisa di kisaran1volt kadang hilang voltasenya.coba lepas cristal 14.318 terukur tidak drop, kristalnya yang bermasalah..

sementara karena pengganti cristal 14.318 belum punya.iseng iseng ku ganti cristal madebor pc.setelah uji coba pake cristal madebor pengukuran di kaki cristal menunjukan 1.3volt tidak drop..begligh lcd langsung menyala.alhamdulilah wes gelem urip ki monitore,

tak matiin lagi sambil pasang kabel vga ke pc lcd pun ku hidupkan...

alhamdulilah lcd hidup tidak protek lagi,......tombol power lcd ku on off kan pada posisi on lcd langsung nyala normal,..ini park cristal 14.318

tinggal selangkah pekerjaan akhir yaitu pencarian park cristal 14.318 perburuan di toko electronik di kudus ke beberapa toko pada bilang tidak punya,...

coba ke toko murni electronik alhamdulilah masih punya stok cristas  14.318.setelah dapat park lalu buru-buru bergegas pulang,....

sesampai rumah langsung solder ku tancapkan langsung ku ganti park cristal tersebut

alhamdulilah monitor hidup seperti kata hati,...he,...he,....oya ini tempat park cristal 14.318..yang saya lingkari warna merah.

tuk lebih jelas silahkan klik pada gambar....sekali lagi alhamdulilah masalah lcd forsa hidup sebentar lalu stanbay protek telah terselesaikan tinggal tutup casing saja..

NB:ini pengalaman pribadi,bukan hasil copy pasta.bila bermanfaat.silahkan copy pasta sepuasnya asal sertakan link sumber

kerusakan mixer mickle otput LR mati&1ch mati

siang tadi kedatangan mixer mickle 6ch dengan keluhan otput untuk  main mix mati/tidak ada suara

berbekal keluhan pemilik segera ku bongkar isi daleman dari mickletersebut

terlihat isi daleman dari mickle.berbekal keluhan pemilik ku telusuri jalur dari out L.R ada keanehan...pada R smd yang menuju ot L.R nilai ko beda,.dari ot L r smd bernilai 1200 sedang ot R tertera 103.

memang sih si mickle.sudah pernah berobat/rusak.emm pantasan aja,....???? tuk aman ya kuganti saja pake r smd dengan nilai 1200 biar seimbang..kulanjutkan pengukuran dengan ers meter madein dewe kedapatan c dengan nilai 47/25 volt minta di ganti seperti terlihat pada gambar.

setelah pergantian park si mickle ku hidupkan. ku coba kasih headset otL terdengar suara sesss walau masih pelan. heeeehee.lalu ku pindah headset di otR penampakanya juga sama....alhmdulilah 1 poin terlewati..lanjut ke permasalahan selanjutnya.

1 ch mati...pengukuran menggunakan multimeter kedapatan ici smd 4558 kondisi mati.sambil mikir muter-muter cari akal gimana agar 1ch yang mati bisa berfungsi lagi..??????.&akhirnya pilihan jatuh pada ici 4558 versi big,..he,hehe,..

seperti peribahasa tiada 4558 smd 4558 big pun jadi..oya sedikit susah si pasangnya

sambung 8 kabel lalu tuk ici tak kasih soket..biar nanti sewaktu-waktu ici rusak lagi bisa dengan mudah di lepaskan..dan jreng-jreng penampakanya

setelah di rasa cukup pencarian kini tinggal di coba,....dalam hati sukses-sukses..bismilah kupasang headset lalu audio in tak kasih hp tuk sebagai pemutar radio alhmdulilah sesuai dengan kata hati..akhirna si mickle bisa dibuat nyanyi lagi,....

NB;ini pengalaman pribadi..bukan hasil copy pasta.
bila bermanfaat silahkan copy pasta asal sertakan link sumber
